离线型选择焊

一、主要技术性能参数

项目设备描述具体要求
机型及电源机器型号TSF-350
电源1P 220V 50HZ (可选其它电压)
正常机器功率/总功率1.8KW/4.0KW
机器重量≥400KG
外形尺寸(L)1000*(W)950*(H)1200mm
PCB最小PCB尺寸L50mm W50mm
最大PCB尺寸L350mm W350mm
PCB 厚度0.5~6mm
PCB 重量≤5KG
PCB 上部元件高度≤100mm
PCB 下部元件高度≤40mm
PCB 工艺边≥3mm
PCB Pin 脚间距≥0.8mm
焊盘与元器件距离≥1mm
PCB固定PCB 放置高度900 ±20mm
PCB 放置收取人工收放
PCB定位方式框架机械
PCB 角度水平
喷雾焊接模组运动形式PCB做XYZ运动
助焊剂容量≥1.5L
助焊剂种类免洗型/水基型(固体含量 <10%)
喷雾喷头管口大小≤130um
喷雾工作气压0.5~1bar(0.05Mpa~0.1MPa)
FLUX喷头产地德国
连喷喷雾速度0~20mm/s
移动定位速度0~400mm/s
锡嘴规格标准焊头
锡炉容量≤8KG
最小锡嘴内径尺寸≥2.5mm
标准锡嘴规格类型支持¢3-¢10
锡炉温度室温~350℃
控温方式PID
锡波高度≤5mm
化锡时间≤40min/(300℃)
焊接精度±0.25mm
锡炉泵类型机械泵
N2纯度O2 < 20 PPM,(99.999 %)
N2供给量0.5Mpa 25L/min
点焊锡炉氧化量在氮气1.5立方/小时的情况下,氧化量为0.2Kg/8h/锡炉
软件操作系统Windows
软件语言可选中文简体/中文繁体/英文
编程方式在线/离线编程
数据导入支持Gerber转换的图像或扫描图片编程
其它自动加锡装置
波峰高度检测

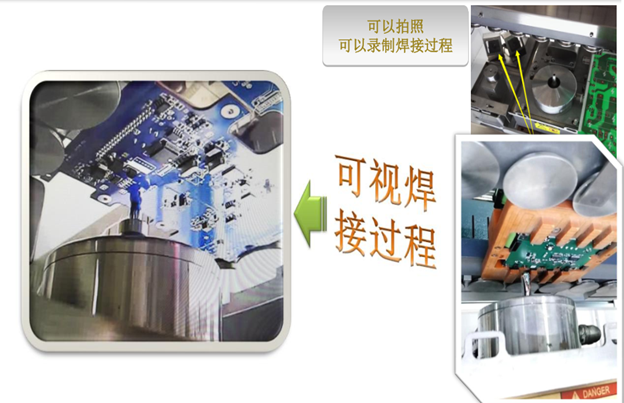

过程可视化
N2压力警报系统
空气压力警报
CCD视觉Mark点识别
CCD视觉位移补偿功能
喷雾检测
预热区PCB表面温度检测
焊接区上预热补热功能
焊接区下预热补热功能

说明:●表示本功能项有, ○本功能可选择增加, ※表示本功无

二、选择焊的特点

1. 我公司选择性波峰焊设计和制造符合有关国家标准。结构布局合理,机械、电器及控制系统可靠性高,长期使用可保持稳定的控制精度。

2. 适合多品种、小批量、多批次的产品的焊接,切换灵活方便。

3. 设备操作和维护方便。

4. 本机可以离线或在线编程,编程简单易操作。

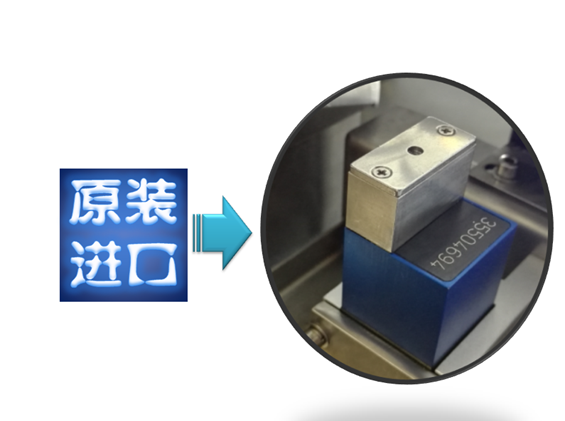

5. 德国原装FLUX点喷射式喷头,稳定耐用。

6. 本设备焊接效果可以达到IPC610D标准,广泛在航天,军工,汽车电子,仪气仪表等要重要领域。

三、cam conductor 编程软件

l 系统易于编程-工控电脑系统的离线编程软件拥有优雅的用户界面和非常快的编程速度。只需几分钟时间,程序员就可以利用导入扫描图像或Gerber转换图像,选择焊点,配置喷嘴,形成选择性的锡焊系统。

l路经起始点,焊接时间,移动速度,空行程速度,Z轴高度及泵偏移等参数均可编辑。

Gerber转换图像

扫描图像

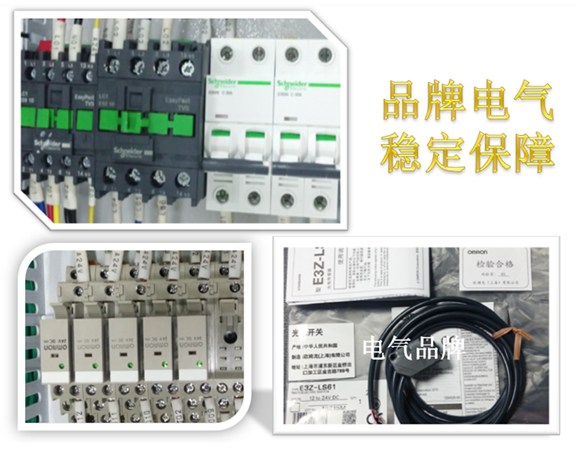

四、品牌电器

以上图片仅供参考,详细参数请联系   蒋先生 86 13825225208
