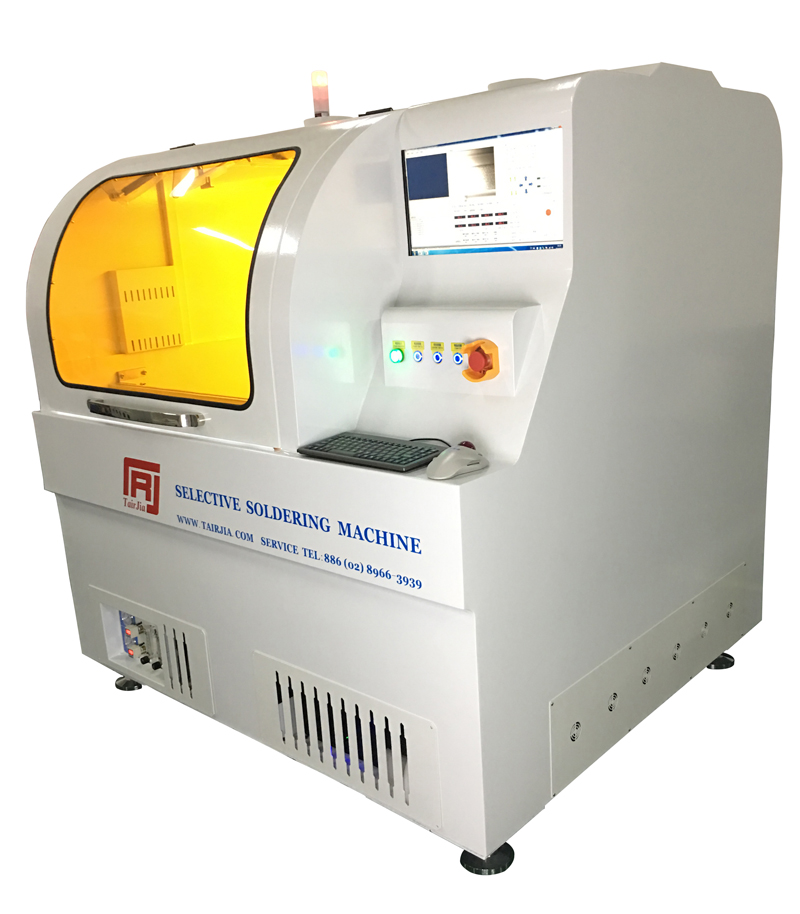

离线式双头选择性波峰焊
一、选择性波峰焊技术参数
项目 | 设备描述 | 具体要求 |
机型及电源 | 机器型号 | TSF-601DC Plus |
电源 | 1P 220V 50HZ (可选其它电压) | |
正常机器功率/总功率 | 4.8KW/7.5KW | |
机器重量 | ≥900KG | |
外形尺寸 | (L)1620*(W)1350*(H)1500mm | |
PCB板 | 最小PCB尺寸 | L50mm W50mm |
最大PCB尺寸 | L600mm W600mm | |
PCB 厚度 | 0.5~6mm | |
PCB 重量 | ≤5KG | |
PCB 上部元件高度 | ≤100mm | |
PCB 下部元件高度 | ≤40mm | |
PCB 工艺边 | ≥3mm | |
PCB Pin 脚间距 | ≥0.8mm | |
焊盘与元器件距离 | ≥1mm | |
喷雾焊接模组 | 助焊剂容量 | ≥1.5L |
助焊剂种类 | 免洗型/水基型(固体含量 <10%) | |
喷雾工作气压 | 0.5~1bar(0.05Mpa~0.1MPa) | |
FLUX喷头产地 | 德国 | |
连喷喷雾速度 | 0~20mm/s | |
移动定位速度 | 0~400mm/s | |
锡嘴规格 | 标准焊头 | |
锡炉容量 | 机械泵8KG/电磁泵13KG | |
锡炉温度 | 室温~350℃ | |
控温方式 | PID | |
锡波高度 | ≤5mm | |
焊接精度 | ±0.1mm | |
N2纯度 | O2 < 20 PPM,(99.999 %) | |
N2供给量 | 0.5Mpa 25L/min | |
点焊锡炉氧化量 | 在氮气1.5立方/小时的情况下,氧化量为0.1Kg/8h/锡炉 | |
软件 | 操作系统 | Windows |
软件语言 | 可选中文简体/中文繁体/英文 | |
编程方式 | 在线/离线编程 | |
数据导入 | 支持Gerber转换的图像或扫描图片编程 | |
其它 | 自动加锡装置 | ● |
波峰高度检测 | ● | |
过程可视化 | ● | |
N2压力警报系统 | ● | |
空气压力警报 | ● | |
CCD视觉Mark点识别 | ● | |
CCD视觉位移补偿功能 | ● | |
喷雾检测 | ● | |
预热区PCB表面温度检测 | ● | |
焊接区上预热补热功能 | ● | |
焊接区下预热补热功能 | ● |
说明:●表示本功能项有, ○本功能可选择增加, ※表示本功无
1.集预热,喷涂FLUX,焊接于一体,可独立做FLUX喷涂,可独立做焊接机,。后续可视生产需要,可以单独加一台或多台单焊接机(共享前面喷雾与预热)。
2.很适合客户产品少量多样。本设备,双缸可以同时上下,可以独立先后动作,可以大小焊头切换工作,
3.轮式运输,平稳快速耐用。
4.德国原装FLUX点喷射式喷头,稳定耐用
5.CPK功能,可以自动检测机器精度,
6.可选择接入MES系统
7.焊接区带有动态红外预热功能.温度独立可调,可以应对特殊吸热量大的产品时,保证稳定的焊接,大板焊接不易掉温
8.N2温度独立可调,可以根据实际情况调整N2温度,适应更复杂的PCB焊接
9.预热区可选无接触式PCB板温控制系统,节能模式与连续生产模式随时可切换
10. 编程用Gerber转换的图片,扫描图片等方式,在图片上画点画线编程直观更轻松,修改位置及调整参数更快速,各焊点参数可独立设定,中间可随时加入焊点或删除焊点,简单小程序可以做到1分钟内完成编程并运行设备,可以在线也可以离线 编程
11.带了焊接监视功能,随时直观了解焊接情况
12.设备自带有维护提醒等多项功能
13.本设备焊接效果可以达到IPC610D标准,广泛在航天,军工,汽车电子,仪气仪表等重要领域
